一體式電磁流量計主要用來測量流動性較好的導電介質流量，一般用于智能化、自動化工程的好幫手，下面就來看一下一體式電磁流量計的安裝方法，用較簡單的一張圖片就明白一體式電磁流量計是如何安裝的。

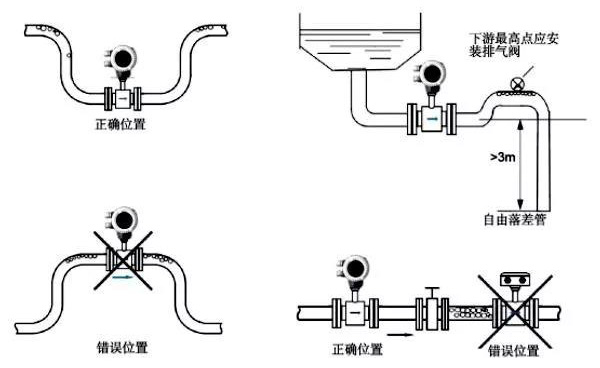

先讓我們來看一下這幾張圖片：一體式電磁流量計安裝圖

一體式電磁流量計安裝基本知識

選擇充滿液體的直管段，如管路的垂直段（流向由下向上為宜）或充滿液體的水平管道（整個管路中*低處為宜），在安裝與測量過程中，不得出現非滿管情況。

1、測量位置應選在上游大于5D和下游有3D直管段處，或按照廠家儀表說明書安裝。

2、測量點選擇應盡可能遠離泵，閥門等設備，避免其對測量的干擾。

3、測量點選擇應盡可能遠離大功率電臺，強磁場干擾源等。

一體式電磁流量計安裝及環境要求

環境條件：

流量計，特別是帶智能液晶顯示屏幕的流量計，安裝位置應該盡量避免陽光直射，環境溫度要在5C~55C之間。

避開強干擾源

要選擇無強電磁場輻射的場所安裝流量計，避開例如電動機、變壓器、變頻器等一些容易引致電磁干擾的設備。流量計的測量原理基于法拉*電磁感應定律，它產生的原始信號非常微弱，不足毫伏。如果流量計附近有強電磁場輻射，將會影響測量的精確度，甚至無法正常工作。

直管段長度

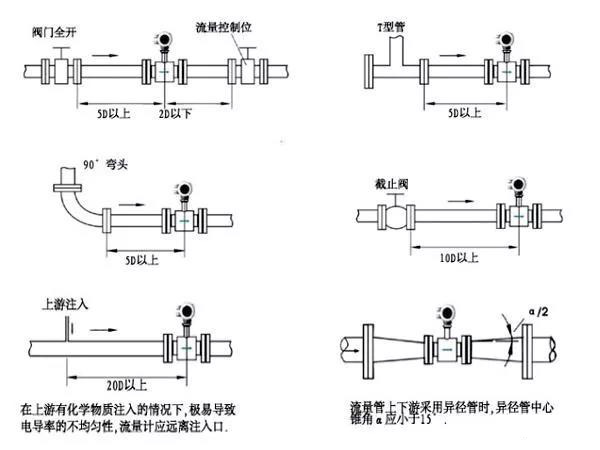

注意盡量避開渦流產生部件，如各種閥門、彎頭、旁路等，盡量延長流量計上下游直管段，必要時安裝整流管，確保流量計的上游直管段必須為5個DN（測量管徑）以上，下游保證在2個DN以上。

液體電導率必須均勻穩定

不要把流量計安裝在被測流體電導率極不均勻的地方。如果上游有不同介質注入，將會導致電導率不均勻，而且會影響測量。這種情況下，建議將注入口移到下游；如果必須從上游注入，則應該盡量遠離流量計。一般保持20個DN以上的距離為佳，以保證液體充分混合均勻。

保持電極軸線處于水平

測量電極平面必須保持水平，這樣可以防止由于氣泡而導致的兩個電極之間的短時間絕緣。

無氣泡

在流量計安裝管道設計時應確保無氣泡產生。

流量計管路滿管

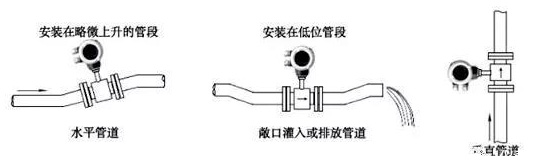

流量計可以水平、垂直和傾斜安裝。但是管路結構應保證測量管必須始終充滿液體（滿管）。管路設計時注意確保測量管段無氣泡，否則將會造成測量不穩定和偏差過大。

安裝方式的選擇

如果被測介質含有固體顆粒或漿液，建議垂直安裝（流向自下而上），避免固體顆粒沉積在流量計測量管內。流量計在水準或傾斜安裝時，其電極軸線應該處于水準位置。假如電極軸線與地面垂直，則上方的電極附近容易聚集氣泡。

管道安裝

避免流量計上下游管道不對中或傾斜，并保持與上下游法蘭對準。安裝前清除焊接殘渣和凸起物，并墊上墊片。流量計裝到管道上后應禁止在該管段上進行電焊作業，防止襯里受損。

接地

由于一體式電磁流量計的感應信號很弱，易受雜訊影響。因此，傳感器、轉換器的基準電位必須與被測液體相同，共同接地。

一體式電磁流量計兩側安裝接地環或接地電極的作用就是建立流量計殼體和液體的等電位。

注意事項

切忌用棒或繩子穿過流量計測量管道將其吊運，因為測量管內襯一旦受到損壞，將造成流量計報廢。

對DN80口徑以上流量計，切忌用手或繩子拎著流量計的轉換器或接線盒，因為轉換器或接線盒的材質是強度較脆的鋁合金，無法承受較大的重量。在儲運、安裝流量計的過程中，應時刻注意保護流量傳感器的襯里，以免受到損壞。
