側裝式浮球液位計的特點與技術參數
點擊次數：2720 發布時間：2021-07-09 00:37:33

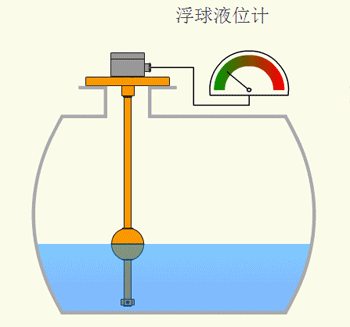

原理：側裝式浮球液位計主要由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發生變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出，實現對液（界）面位置信號的檢測、傳送與報警控制。
產品特點：
1、結構簡單、穩定可靠、重復性好；
2、不受被測介質物理和化學狀態的影響。如：導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡的影響；
3、選用不同材料，能用于各種強弱腐蝕、易燃易爆、毒性、強放射性、污濁的介質環境；
4、液面測量或兩種不同密度介質的界面測量；
5、防爆結構設計，適合爆炸性環境使用。
6、二線制4-20mA電流輸出，可帶0.56"LED數碼顯示，便于夜間遠距離觀測。
7、測量范圍大，不受貯槽高度的限制。
8、提供特殊應用設計。
技術參數：
▲測量范圍：200~6000mm（大于6m特殊訂貨）
▲分辨率：10mm(常用）、5mm、20mm選擇
▲輸出信號：4-20mA（二線制）線性電阻，200Ω/m（1/2"、3/8"螺紋安裝方式）
▲負載電阻：500Ω（24VDC供電且不帶指示表頭時）
▲傳送距離：＞1000m
▲工作電源：16-30VDC
▲介質密度：≥0.5g/cm3(＜0.5g/cm3可特殊訂貨)
▲公稱壓力：PN2.5~PN160（×0.1MPa）(特殊可達PN320）
▲工作溫度：-40~80℃、≤120℃、≤150℃分段
▲浮子直徑：Φ24~Φ120（生產商按壓力、密度確定）
▲安裝法蘭：DN40~DN150/RF/PL(HG/T20592-2009)(亦可按用戶要求生產）
2"螺紋（向下安裝型）
1/2"螺紋（向上安裝型、電阻信號輸出）
3/8"螺紋（向上安裝型、電阻信號輸出）
▲安裝不垂直度：≤±25℃
▲電氣接口：M20×1.5內螺紋（其他接口需注明）
▲三線屏蔽電纜（螺紋向上安裝型）
▲防護等級：IP65
▲防爆等級：ExiaII CT6Ga、ExdII CT6Gb
選型的注意事項：
1.液體比重不同時，浮球的動作位置將會有所變動，一般SG比水小時，浮球浸在液體中部分將相對增多。
2.不銹鋼浮球開關產品參考比重以水（SG=1）所以使用時在選用浮球時須考慮液位的比重，一定大于浮球規格所標示，否則,浮球開關無法浮起。
3.粘度高但不會干涸的液體，一般應選用外徑較大的不銹鋼浮球。
4.壓力：塑膠類浮球耐壓*大5kg/cm2，SUS浮球耐壓*大20kg/cm2。
5.請依照被測物之使用溫度、壓力、比重、耐酸堿等特性，適合的不銹鋼浮球。
