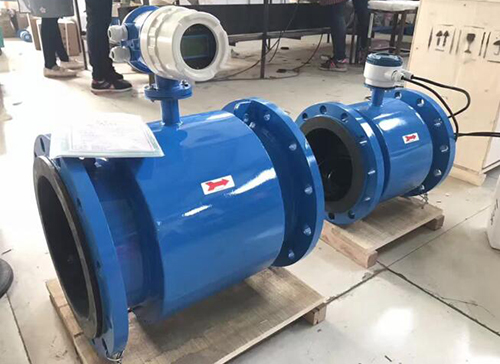

dn400污水流量計產品概述
電磁流量計被測介質流速以4~6m/s為宜，在特殊情況下，*低流速應不小于0.1m/s，*高應不大于12m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦;對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

dn400污水流量計性能特點
1、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
2、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
3、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
4、傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
5、LDE轉換器采用國際*新的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
6、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。

dn400污水流量計的主要技術數據
1、口徑：DN15~2400mm
2、介質：導電性液體
3、襯里：氯丁橡膠、聚氨酯橡膠、聚四氟乙烯、聚全氟乙丙烯
4、流速：≤15m/s
5、勵磁方式：方波勵磁
6、電極材料：不銹鋼316L、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑銥
7、額定壓力：0.6MPa、1.0MPa、1.6MPa、4.0MPa
8、介質溫度：氯丁橡膠：-10~60℃；聚氨酯橡膠：-10~40℃
9、聚四氟乙烯(F4)：-10~120℃；聚全氟乙丙烯(F46)：-10~150℃
10、介質電導率：>5μs/cm
11、準確度等級：±1.0%；±0.5%；±0.2%
12、輸出信號：4~20mA電流，脈沖頻率，上下限報警
13、通訊：RS485/RS232(可選)
14、防護等級：IP65、IP67、IP68
15、防爆等級：ExdⅡCT3-CT6
16、電纜接口：M18*1.5
17、環境條件：環境溫度：-10~50℃  相對濕度：5%~90%  環境電磁場：≤400A/m
18、供電電源：85~250VAC；20~36VDC；3.6V電池供電

dn400污水流量計儀表選型
電磁流量計應用領域廣泛。大口徑儀表較多應用于給排水工程，中小口徑常用于固液雙相等難測流體或高要求場所，如測量造紙工業紙漿液和黑液、有色冶金業的礦漿、選煤廠的煤漿、化學工業的強腐蝕液體以及鋼鐵工業高爐風口冷卻水控制和監漏，長距離管道煤的水力輸送的流量測量和控制。小口徑、微小口徑常用于醫藥工業、食品工業、生物工程等有衛生要求的場所。

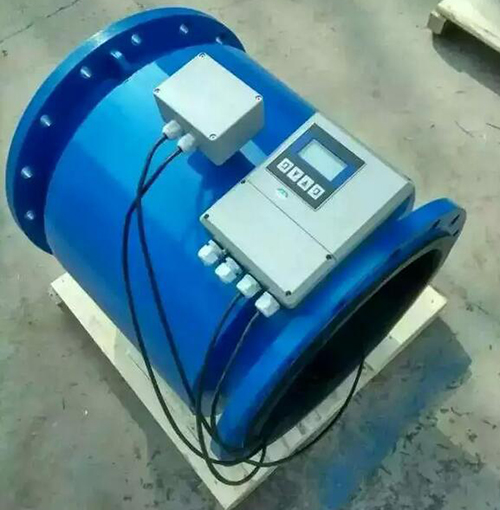

1、根據一體型和分離型電磁流量計的特點，選擇合適的類型。一體型安裝敷線方便，精度中等，不宜在地面以下安裝，以防轉換器被水淹沒。分離型精確度較高，轉換器與傳感器異地安裝，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，但安裝、敷線較嚴格，否則易引入干擾信號。
2、選擇合適的電極形式。對于不產生結晶、結疤、不沾污電極的介質，可用標準電極，否則用清垢電極或有清洗連接裝置的電極。對于測污泥場合，還可選用可換式電極。
3、根據被測介質的腐蝕性選擇電極材料。
4、根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。
5、流量計防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準（IEC529-7B），外殼防護等級的標準為：IP65為防噴水型，即可允許水龍頭從任何方向?qū)x表噴水，噴水壓力為30Kpa。出水量為0.75m3/h，噴水口離儀表距離為3m；IP67為防浸水型，即儀表可全部浸入水中，*高點應在水下至少150cm，持續時間至少30min。IP68為潛水型，能長期在水下工作。根據以上規定，在地下安裝易被水淹的儀表應選IP68，儀表在地上安裝的宜選IP65。
6、根據連接儀表管道的絕緣性選擇接地。
7、根據被測介質的*高壓力選擇水泥漿流量計的公稱壓力。對于介質壓力為10MPa、16MPa、25MPa、32MPa幾個等級的流量測量，應選用高壓型電磁流量計。其*大口徑為100mm。

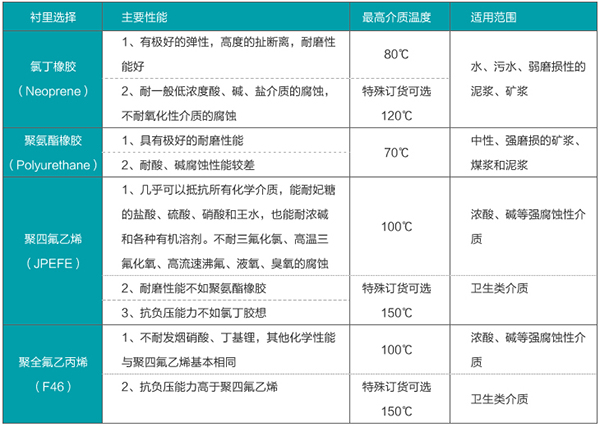

dn400污水流量計襯里的選擇


dn400污水流量計電極的選擇


dn400污水流量計安裝地點的選擇
為了使流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
2.應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。
3.流量計周圍應有充裕的空間，便于安裝和維護。
安裝建議
流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
a. 增加前后直管段的長度；
b. 采用一個流量穩定器；
c. 減少測量點的截面。

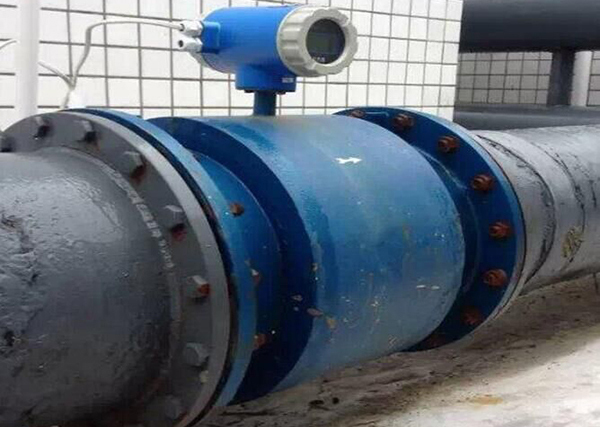

水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。
傳感器不能安裝在管道的*高位置，這個位置容易積聚氣泡。
確保滿管安裝
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。   如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。
彎管、閥門和泵之間的安裝
為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
傳感器不能安裝在泵的進水口
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑）。
插入式進口直管段應≥ 20 D ， 出口直管段≥7D(D為傳感器公稱口徑）。

dn400污水流量計工作原理
電磁流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速   的乘積、電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。

式中： E---------為電極間的信號電壓
       B---------磁通密度（T）
       d---------測量管內徑
         --------平均流速（m/s）
       K---------常數
由于K為常數，勵磁電流是恒流的，故B也是常數，則由（1-1）式可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此，只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。
由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說流量計是一種真正的體積流量計。
