超聲波流量計的產品類型

1插入式超聲波流量計：使用我公司專有鉆孔裝置可進行不停產安裝。一般為單聲道測量，為了提高測量準 確度，可選擇三聲道。

2管段式超聲波流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。

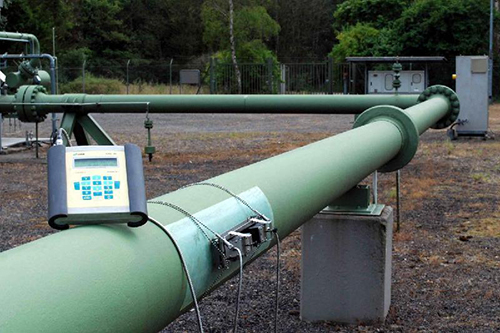

3外夾式超聲波流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油 脂）安裝，安裝時不損壞管路。

4便攜式超聲波流量計：便攜使用，內置可充電鋰電池，手持使用，配接磁性傳感器。

5手持式超聲波流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。

6防爆型超聲波流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本 質安全型。

7流量測量系統：由多臺超聲波流量計和系統主站組成。適于多條管路的集中測量。

8超聲波流量計：用于供熱系統的熱量測量。

9電池供電型超聲波流量計：采用一節鋰電池供電的一體式超聲波流量計。適于無市電供應的測量場合，一 節電池可使用十年，具有多種測量功能。



超聲波流量計的優點

超聲波流量計以時差法為原理，測量圓管內液體流量，流體的流速與超聲波順流和逆流傳播的時間差成 正比。此時還可用相差法、頻差法等。它具有穩定型好、零點漂移小、測量精度高，量程比寬（流速范圍： 0.01-12m/s），抗干擾能力強等特點。

1、非接觸式測量方式、體積小、重量輕、攜帶方便。

2、傳感器的安裝簡單容易，使用于測量各種大小管道導聲介質。

3、測量過程不需破壞管道，不需停產，傳感器不與被測介質接觸，無壓損。

4、適合測量金屬管道、塑料管道及其它透聲材料的管道。

5、內置可充電電池，可連續工作時間12小時以上。

6、智能型現場打印功能，保證流量數據的完整。

7、 結構緊湊、堅固、國際先進的壓鑄鋁主機。

8、 RS-232或RS-485接口

9、 4～20mA或0～20mA，阻抗0～1K，精度0.1%。

10、 OTC輸出正、負、凈累積流量脈沖信號或瞬時流量頻率信號

11、 具有蜂鳴器可根據設置發出聲音報警提示功能（如：流量過大、太小等）

12、 自動記憶前64日，前64個月，前5年的累積流量

13、 可輸入5路模擬電流信號（溫度、壓力、液位等信號）

14、 背光液晶全中文顯示瞬時流量及正、負、凈累積流量、流速、時間、模擬輸入等數據

15、 繼電器可輸出近20種源信號（如無信號、反向流等）



超聲波流量計的缺點

超聲波流量計目前所存在的缺點主要是可測流體的溫度范圍受超聲波換能鋁及換能器與管道之間的耦合材料耐溫程度的限制，以及高溫下被測流體傳聲速度的原始數據不全。

目前我國的超聲波流量計只能用于測量200℃以下的流體。另外，超聲波流量計的測量線路比一般流量計復雜。這是因為，一般工業計量中液體的流速常常是每秒幾米，而聲波在液體中的傳播速度約為1500m/s左右，被測流體流速(流量)變化帶給聲速的變化量*大也是10－3數量級．若要求測量流速的準確度為1%，則對聲速的測量準確度需為10-5～10-6數量級，因此必須有完善的測量線路才能實現，這也正是超聲波流量計只有在集成電路技術迅速發展的前題下才能得到實際應用的原因。
